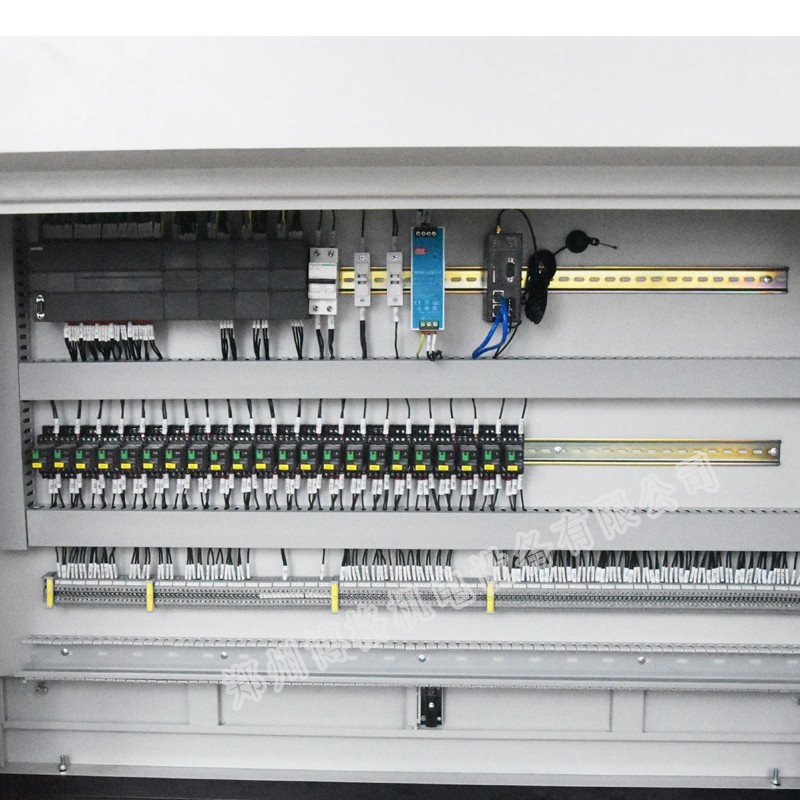

PLC琴式操作台
收藏
plc基本结构详解 plc控制器经常被用到,但是很多人都不明白plc的结构,plc实质是一种专用于工业控制的计算机, 其硬件结构基本上与微型计算机相同,所以说复杂也不复杂,说简单也不简单,那么我们今天就来剖析一下plc基本构成。 一、电源 可编程逻辑控制器的电源在整个系统中起着十分重要的作用。如果没有一个良好的、可靠的电源系统是无法正常工作的,因此,可编程逻辑控制器的制造商对电源的设计和制造也十分重视。一般交流电压波动在+10%(+15%)范围内,可以不采取其它措施而将PLC直接连接到交流电网上去 二、中央处理单元(CPU) 中央处理单元(CPU)是可编程逻辑控制器的控制中枢。它按照可编程逻辑控制器系统程序赋予的功能接收并存储从编程器键入的用户程序和数据;检查电源、存储器、I/O以及警戒定时器的状态,并能诊断用户程序中的语法错误。当可编程逻辑控制器投入运行时,它以扫描的方式接收现场各输入装置的状态和数据,并分别存入I/O映象区,然后从用户程序存储器中逐条读取用户程序,经过命令解释后按指令的规定执行逻辑或算数运算的结果送入I/O映象区或数据寄存器内。等所有的用户程序执行完毕之后,后将I/O映象区的各输出状态或输出寄存器内的数据传送到相应的输出装置,如此循环运行,直到停止运行。 为了进一步提高可编程逻辑控制器的可靠性,近年来对大型可编程逻辑控制器还采用双CPU构成冗余系统,或采用三CPU的表决式系统。这样,即使某个CPU出现故障,整个系统仍能正常运行。 三、存储器 存放系统软件的存储器称为系统程序存储器。 存放应用软件的存储器称为用户程序存储器。 四、输入输出接口电路 1.现场输入接口电路由光耦合电路和微机的输入接口电路,作用是可编程逻辑控制器与现场控制的接口界面的输入通道。 2.现场输出接口电路由输出数据寄存器、选通电路和中断请求电路集成,作用plc控制器通过现场输出接口电路向现场的执行部件输出相应的控制信号。 五、功能模块 如计数、定位等功能模块。 本公司定做各种配电柜、电气柜、电控柜、配电箱,可帮客户设计配电柜图纸,按图定做。可按用户需求或图纸进行报价,不同的配置要求,价格会稍有差异,如需询价可电话咨询! 欢迎客户朋友来电咨询! |
